Name: دستگاه فرز و لیزر سه محوره تولید مدار چاپی ( pcb) راناسا مدل PCB master (چاپ، حکاکی، برش سی ان سی وی کات)
SKU: Pcbmaster
Availability: InStock

دستگاه برش و حکاکی لیزری مخصوص ساخت و برش بردهای مدار چاپی

نحوه کار این دستگاه از طریق حکاکی مستقیم روی برد خام توسط تیغه فرز میباشد.

پس از فرست کاری طرح اصلی مدار چاپی در نوبت به سوراخکاری برد می‌رسد. مته مناسب را داخل فرز می‌بندیم و با استفاده از خروجی NC DRILL FILES در نرم‌افزار Altium فایل G-code سوراخکاری را تولید نموده و سوراخ‌های با قطر یکسان را انجام می‌دهیم. تمامی این مراحل می‌تواند با توجه به سایز برد شما و فضای کاری دستگاه میتواند برای یک مجموعه از بردها به صورت Layout انجام شود.

بنابراین در مرحله آخر و پیش از ورود به مراحل مونتاژ باید بردها را از یکدیگر به گونه‌ای جدا کنیم که پس از مونتاژ به راحتی با دست قابل جداسازی باشند. این کار با ایجاد برش‌های منقطع در دور برد و رها کردن قسمت‌هایی(Tab) انجام می‌گیرد. این مرحله می‌تواند با استفاده از لیزر در حالت برش به راحتی و بدون نیاز به روتر انجام شود.

سرعت این دستگاه در هنگام برش سی ان سی دور مدار حدود ۵۰۰ میلیمتر در دقیقه است و توانایی برش تمامی انواع فیبر استخوانی و پی سی بی از FR1 تا FR5 را دارد. با داشتن کراس نشانه روی لیزری امکان تنظیم دقیق موقعیت شروع برش به آسانی وجود دارد.

در ادامه تصاویر و فیلم‌های برش انواع مدار چاپی شامل فیبر استخوانی از انواع FR2 و FR3 و فایبر یا FR5 را مشاهده می‌کنید

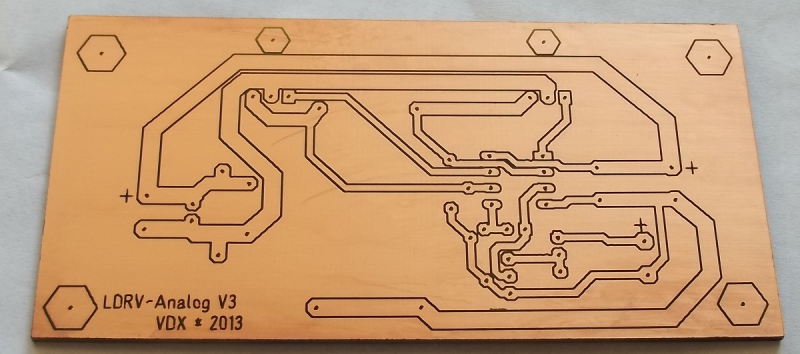

برش مدار چاپی(pcb) از جنس فیبر استخوانی FR5 به همراه یک لایه مس ۷۵ میکرون

نحوه Etching مدار چاپی به وسیله لیزر

این دستگاه می‌تواند ساخت مدار چاپی را از روش معمول به وسیله Etching نیز انجام دهد. ابتدا تعدادی PCB با روکش مسی را با رنگ محافظ اسید میپوشانیم

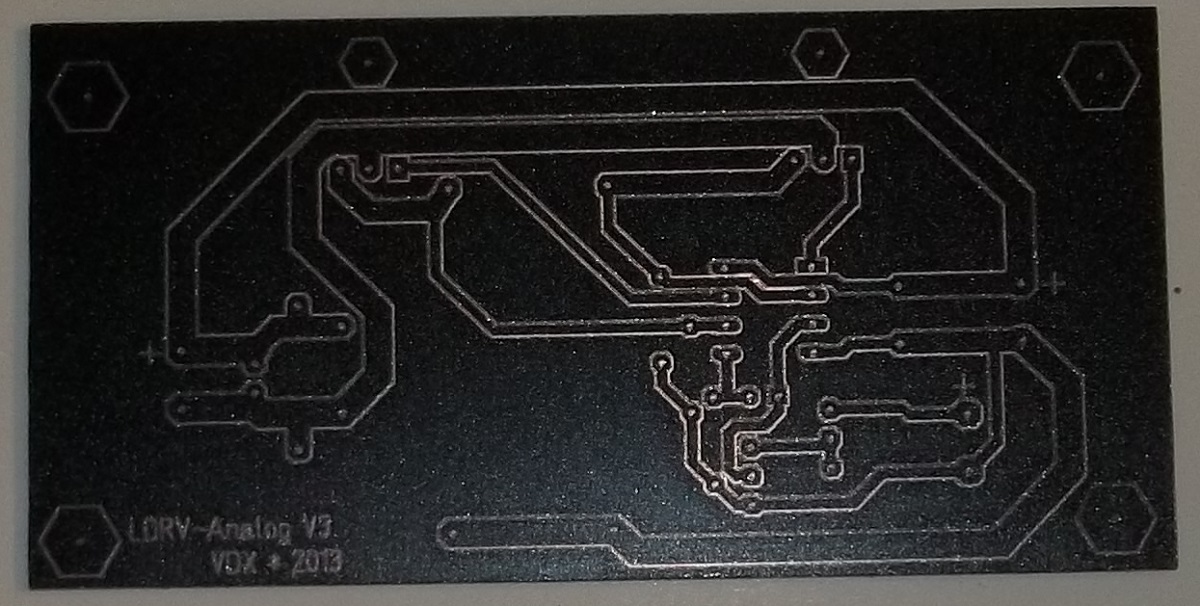

سپس خطوط را با دستگاه PCBMASTER حکاکی میکنیم:

… مقداری اسید هیدروکلریک را با پراکسید هیدروژن و آب مخلوط کرده و مس در محل‌های بدون پوشش که در مرحله قبل رنگ روی آن حکاکی شده بود در اسید حل می‌شود(حدود ۴۰ ثانیه)

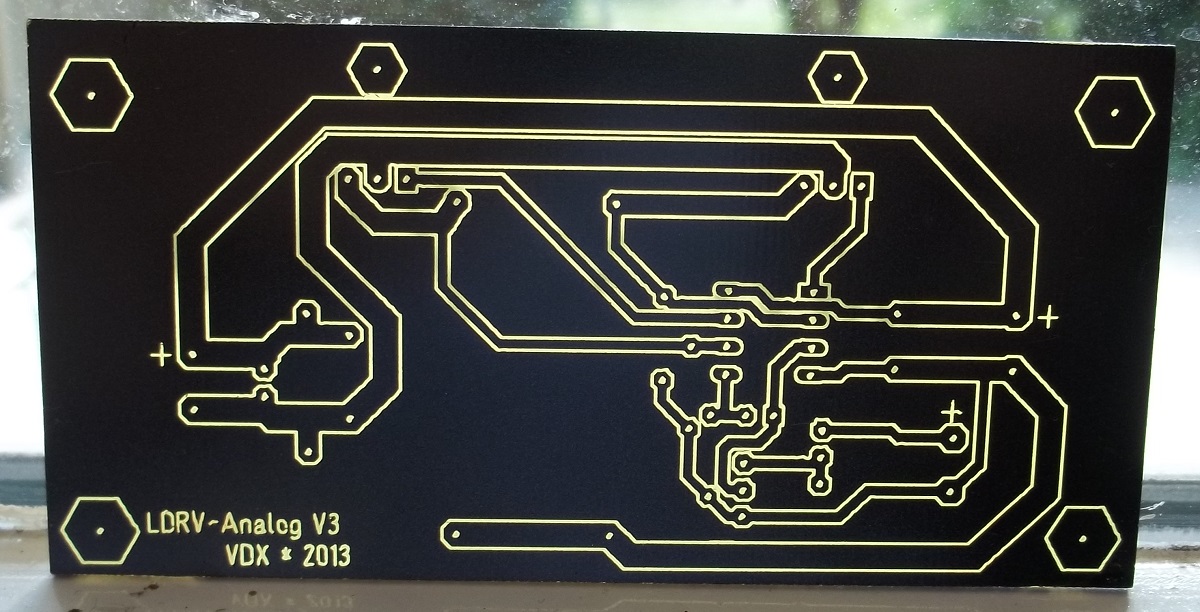

در مرحله آخر اپ محافظ اسید مشکی رنگ را با استفاده از استون حل می‌کنیم. کیفیت مدار چاپی یجاد شده را مشاهده می‌کنید

مزایای دستگاههای راناسا نسبت به نمونه های مشابه خارجی

امکان ساخت دستگاه در ابعاد بسیار بزرگ تا ۲۴۰ سانتیمتر، در حالی که ابعاد دستگاههای خارجی مشابه محدود است

وجود زنجیر کابل در هر دو محور که باعث نظم دهی و عمر بیشتر کابلها و عدم رها شدن کابل در منطقه برش میشود در حالی که دستگاههای خارجی مشابه فاقد زنجیر کابل هستند

دستگاههای یوتاب دارای آموزش حضوری اولیه، راهنمایی و خدمات پس از فروش میباشد در مقایسه با دستگاههای مشابه خارجی که در حال حاضر فاقد هر گونه خدمات می‌باشند.

دستگاههای خارجی باید توسط خریدار مونتاژ شوند که باعث اشکالاتی همچون وجود لقی در چرخها یا کشش نامناسب تسمه ها و … میشود، در حالی که دستگاههای یوتاب توسط متخصصین راناسا مونتاژ شده و قبل از تحویل تست میشوند.

استفاده از قطعات بسیار با کیفیت از برندهای معتبر در مقایسه با قطعات چینی مورد استفاده در دستگاههای مشابه

وزن	13 کیلوگرم
ابعاد	215 × 110 × 30 سانتیمتر
قدرت اپتیکال خروجی	۴۰ وات برند BLU, ۲۰ وات, ۳۰ وات, ۴۰ وات, ۶۰ وات

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “دستگاه فرز و لیزر سه محوره تولید مدار چاپی ( pcb) راناسا مدل PCB master (چاپ، حکاکی، برش سی ان سی وی کات)”

دستگاه فرز و لیزر سه محوره تولید مدار چاپی ( pcb) راناسا مدل PCB master (چاپ، حکاکی، برش سی ان سی وی کات)

طراحی و ساخت توسط مهندسین اسبق صنعت فضایی

امکان ساخت انواع pcb با دقت بسیار بالا در حد 1.5 میل اینچ در عرض ۱ ساعت به جای انتظارهای طولانی هفتگی در فرآیندهای تکراری طراحی و اصلاح PCB

فضای کاری ۶۰ در ۶۰ سانتیمتر

اسپیندل ۶۵۰ وات برند Bosch

موتورهای استپر از برند ژاپنی Nidec یا سروو موتور برند Sanyo برای حصول بالاترین سرعت و دقت

امکان ساخت مستقیم مدار از طریق فرزکاری مس از روی برد خام

ایجاد Via و Pad ها با ایجاد سوراخ توسط اسپیندل و سپس آبکاری

برش انواع PCB از جنس فیبر استخوانی، فایبر و …( تمامی انواع FR1 تا FR5) با استفاده از لیزر با خروجی اپتیکال ۲۰ تا ۶۰ وات

امکان برش برد فایبر FR4 و FR5 به همراه ۲ لایه مس زیر و رو(داری چاپ محافظ) در یک بار عبور با سرعت ۵۰۰ میلیمتر در دقیقه

چاپ PCB و چاپ قطعات با استفاده از قابلیت حکاکی لیزر(حکاکی روی چاپ محافظ اسید و چاپ قطعات روی چاپ محافظ)

تبدیل فایلهای مدار به G-Code با استفاده از نرم‌افزار اختصاصی

سرعت برش بسیار بالاتر از فرز روتر معادل ۴۷۰ میلیمتر در دقیقه در هنگام دوربری با استفاده از لیزر

لبه برش تمیز با امکان تنظیم Tab جهت جداسازی بردها همانند V-Cut

امکان چاپ مدار از طریق حکاکی روی چاپ محافظ اسید(روش انجام این کار را میتوانید با جستجوی عبارت PCB laser etching در فیلمهای YouTube ببینید)

فوکوس آسان با استفاده از محور Z

کراس نشانه روی لیزری جهت تنظیم آسان و دقیق موقعیت اولیه

دقت چاپ و برش تا ۰.۰۳ میلیمتر

مجهز به ماژول از برند معتبر Laser tree دارای استاندارد IEC و تاییدیه CE اروپا و FCC امریکا و دیودهای Nichia ژاپن

صفحه نمایش لمسی 3.5 اینچ

کاربری از طریق وایفای

کارتخوان micro SD

امکان ارائه پیش پرداخت به صورت چک یا سایر تضامین

تحویل مطمئن

آموزش مقدماتی کاربری

ضمانت اصالت کالا

خدمات پس از فروش
